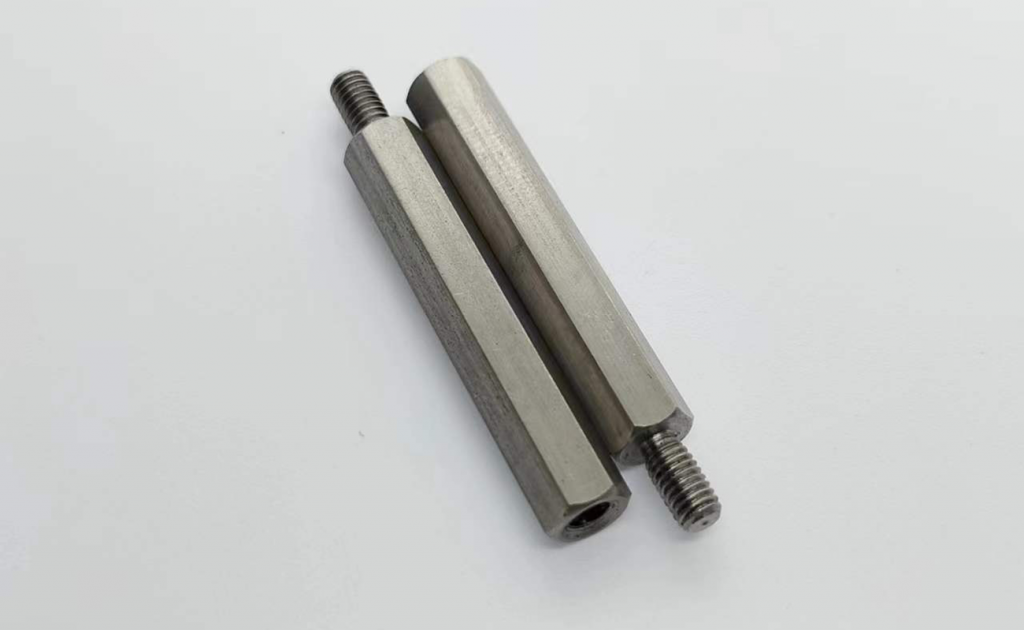

六角隔离支柱,又叫六角隔离柱、六角支柱,六角间隔柱、六角支撑柱、六角立柱,阴阳螺柱,单头内外牙螺柱等,常见于机箱电子等领域。一类为阴阳型,即一端为外螺纹另一端为内螺纹,我们称之为SB使用材质上包含4种常用材料:分别是B(Brass-黄铜),S(Stainless steel-不锈钢),C(Carbon steel-碳钢),A(Aluminum-铝)结合以上材质,我们将六角支柱分为4种类型,分别是SBB,SBS,SBC,SBA。
六角隔离支柱 标准:
类型 | 规格 | M 外螺纹① |
m 内螺纹 |
H | L1 ±0.1 |
L2 | L3 | |||
黄铜 | 不锈钢 | 快削钢 | 铝 | ±0.1 | ±0.1 | Mim | ||||
SBB | SBS | SBC | SBA | M2*(L1)+4 | M2*0.4 | m2*0.4 | 4.75 | 6~50 | 4 | 4 |
SBB | SBS | SBC | SBA | M2.5*(L1)+5 | M2.5*0.45 | m2.5*0.45 | 4.75 | 8~50 | 5 | 5 |
SBB | SBS | SBC | SBA | M3*(L1)+6 | M3*0.5 | m3*0.5 | 5 | 9~100 | 6 | 6 |
SBB | SBS | SBC | SBA | M4*(L1)+8 | M4*0.7 | m4*0.7 | 6 | 12~150 | 8 | 8 |
SBB | SBS | SBC | SBA | M5*(L1)+10 | M5*0.8 | m5*0.8 | 8 | 15~150 | 10 | 10 |
SBB | SBS | SBC | SBA | M6*(L1)+12 | M6*1.0 | m6*1.0 | 10 | 16~150 | 12 | 12 |
SBB | SBS | SBC | SBA | M8*(L1)+16 | M8*1.25 | m8*1.25 | 13 | 22~150 | 16 | 16 |
SBB | SBS | SBC | SBA | M10*(L1)+20 | M10*1.5 | m10*1.5 | 17 | 30~150 | 20 | 20 |
美制规格表(单位:英寸inch):
类型 | 规格 | M 外螺纹① |
m 内螺纹 |
H ±.003 |
L1 ±0.1 |
L2 ±0.1 |
L3 Mim |
|||
黄铜 | 不锈钢 | 快削钢 | 铝 | |||||||
SBB | SBS | SBC | SBA | 256*(L1)+.156 | #2-56 | #2-56 | .187 | .250~1" | .156 | .156 |
SBB | SBS | SBC | SBA | 440*(L1)+.187 | #4-40 | #2-56 | .187 | .250~2" | .187 | .187 |
SBB | SBS | SBC | SBA | 632*(L1)+.250 | #6-32 | #6-32 | .250 | .340~2" | .250 | .250 |
SBB | SBS | SBC | SBA | 832*(L1)+..250 | #8-32 | #8-32 | .250 | .340~2" | .250 | .250 |
SBB | SBS | SBC | SBA | 0420*(L1)+.375 | 1/4-20 | 1/4-20 | .375 | .500~4" | .375 | .375 |
SBB | SBS | SBC | SBA | 0518*(L1)+.500 | 5/16-18 | 5/16-18 | .500 | .625~4" | .500 | .500 |
更有其他材质:例如如尼龙六角支柱或非标准隔离支撑柱详情,请来电咨询!
